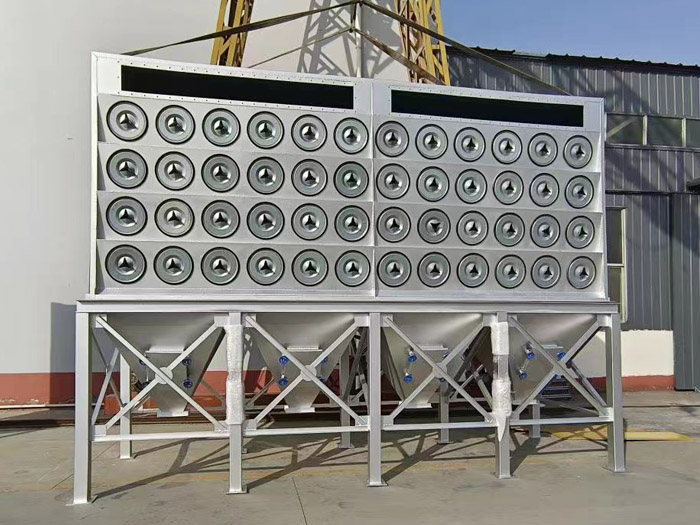

濾筒除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置在花板上，從清灰效果看，垂直布置較為合理。花板下部為過濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。
工作原理：
含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰斗；粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表面上，凈化后的氣體進入凈氣室由排氣管經風機排出。
濾筒除塵設備的阻力隨濾料表面粉塵層厚度的增加而增大。阻力達到某一規定值時進行清灰。此時PLC程序控制脈沖閥的啟閉，首先一分室提升閥關閉，將過濾氣流截斷，然后電磁脈沖閥開啟，壓縮空氣以及短的時間在上箱體內迅速膨脹，涌入濾筒，使濾筒膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室依次進行，從頭一個室清灰開始至下一次清灰開始為一個清灰周期。脫落的粉塵掉入灰斗內通過缷灰閥排出。
濾筒除塵設備的性能：
1、除塵核心部件采用褶式濾筒，結構緊湊，節省占地空間。
2、濾筒采用一體化設計，密封性能好，方便安裝換，縮短停車時間。
3、濾筒采用表面過濾，過濾效率高。
4、可以適用于多種工況，對粉塵濃度偏大的行業特別適用。
5、清灰，不積灰。
6、與濾袋除塵器相比，褶式濾筒除塵器的結構簡單，過濾面積顯著提高，可增大過濾面積2.5-3倍左右，過濾效率高。
7、是代替?zhèn)鹘y(tǒng)袋式除塵器、電除塵器的方案。
濾筒除塵器特點：
①由于濾料折褶成筒狀使用，使濾料布置密度大，所以除塵器結構緊湊，體積小；
②濾筒高度小，安裝方便，使用維修工作量小；
③同體積除塵器過濾面積相對較大，過濾風速較小，阻力不大；
④濾料折褶要求兩端密封嚴格，不能有漏氣，否則會降低效果。
脈沖
濾筒除塵器的特點如下：
1、濾筒采用進口聚酯纖維作為濾料，把一層亞微米級的超薄纖維粘附在一般濾料上，并且在該粘附層上纖維間的排列非常緊密，極小的篩孔可把大部分亞微米級的塵粒阻擋在濾料表面；
2、濾料折褶使用，可增大過濾面積，并使除塵器結構更為緊湊；
3、 濾筒高度小，安裝維修工作量小；
4、與同體積除塵器相比，過濾面積相對較大，過濾風速較小，阻力不大；
5、 單機除塵器清灰采用脈沖噴吹在線清灰方式。清灰過程由脈沖控制儀自動控制。除塵器內設置多個濾筒以增加其有效過濾面積，當某個（對）濾筒滿足清灰設定要求時，即啟動噴吹裝置進行清灰，其他濾筒正常工作，這樣既達到了清灰效果又不影響設備運行，使除塵器可連續運轉；組合式除塵器清灰采用分室離線脈沖自動循環清灰。每個除塵室內設置多個濾筒以增加其有效過濾面積，當某個除塵室內濾筒滿足清灰設定要求時，即啟動噴吹裝置進行清灰，其他除塵室正常工作，這樣既確保了清灰效果又可使除塵器可連續運轉；
6、 除塵效率高（一般可達99.6%以上），操作方便；
